PDF-file NC-file

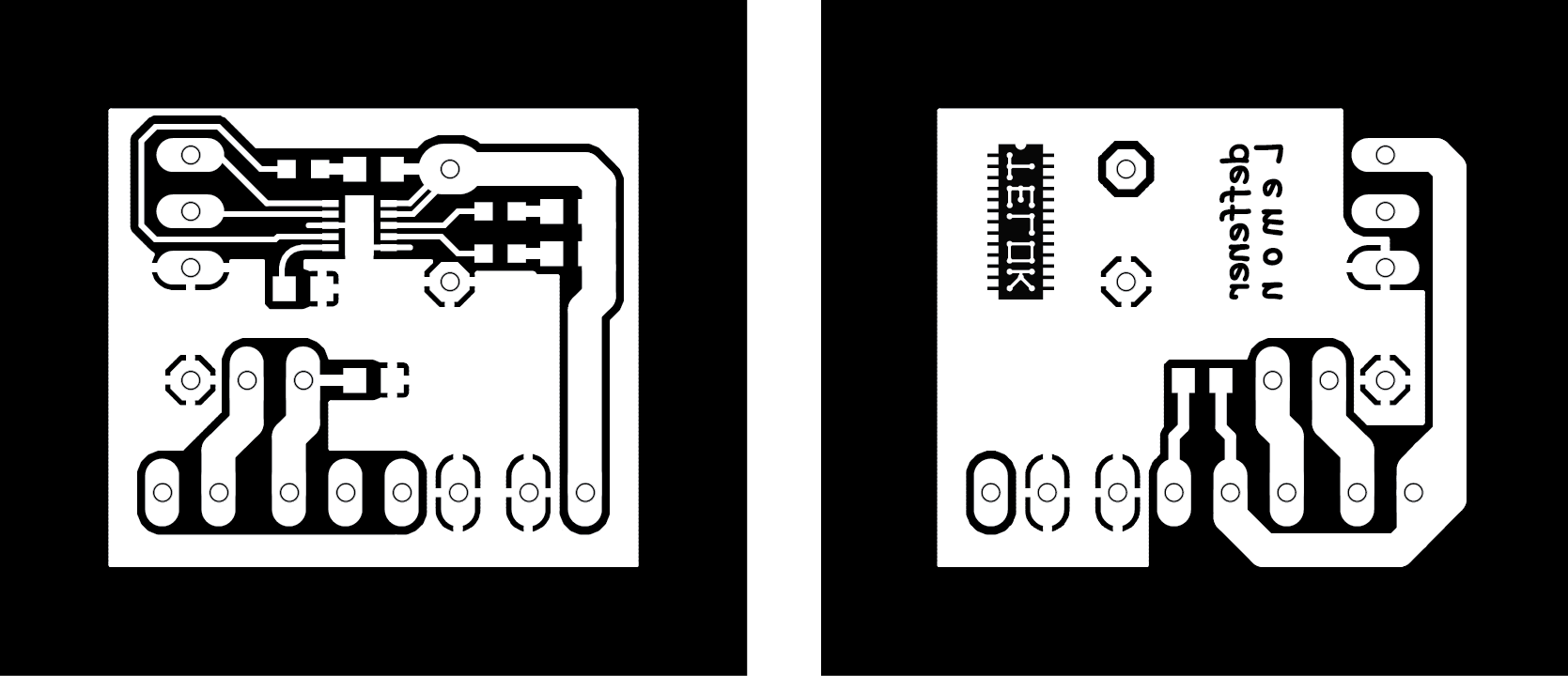

Simple pcb for vape. Pin connectors for Battery, 510/eGo connector and button with led. Main components: 1x FDP7030BL 1x BQ24012 All top-layers on images and pdf-files are mirrored. All copper areas are white with via alignment whites. Images are 600ppi and pdf-files are 1:1 A4 vectors. Pcbs on pdf-files have 30mm margin on top and left.
